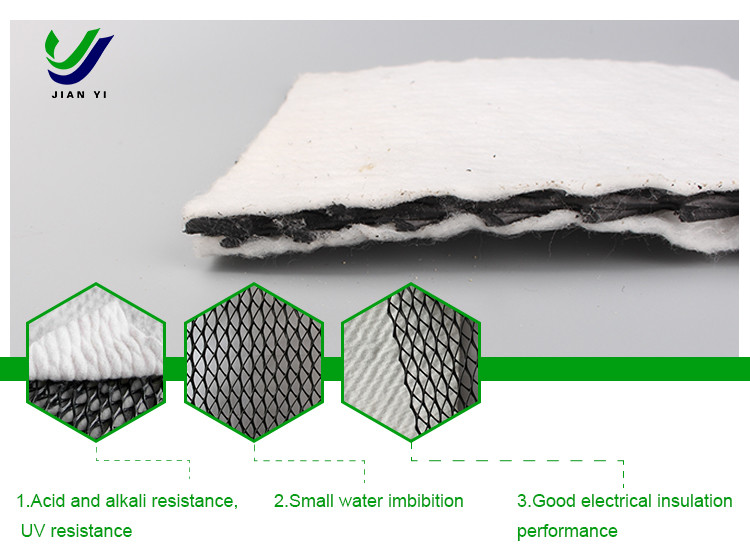

Mạng thoát nước tổng hợp ba chiều là một loại vật liệu địa kỹ thuật thoát nước mới,được tạo thành từ một lõi lưới địa kỹ thuật ba chiều với vải địa kỹ thuật không dệt perforated đâm kim gắn vào cả hai bênCấu trúc của vật liệu này bao gồm một xương sườn dọc dày và một xương sườn chéo ở phía trên và dưới.
Chức năng chính của mạng thoát nước tổng hợp ba chiều là thoát nước, và nó cũng có thể đóng vai trò cách ly và củng cố nền tảng.Nó có thể chịu được tải áp suất cao trong suốt quá trình sử dụng và duy trì độ dày đáng kểNgoài ra, nó có đặc điểm chống ăn mòn, chống axit và kiềm, và tuổi thọ dài.
Các ứng dụng chính của mạng thoát nước tổng hợp ba chiều bao gồm thoát nước trong bãi rác, đường và nội thất đường hầm.Do cấu trúc ba chiều độc đáo của nó và hiệu suất thoát nước tuyệt vời, nó cũng thường được sử dụng trong các dự án bảo vệ môi trường như bãi rác.
Trước khi lắp đặt lưới thoát nước tổng hợp ba chiều, nền tảng cần được xử lý, bao gồm làm bằng và nén lớp dưới,với yêu cầu độ phẳng không quá 15mm và mức độ nén đáp ứng các yêu cầu thiết kếTrong quá trình đặt, hướng với sức mạnh chính cao của vật liệu củng cố nên thẳng đứng với trục của vách đường.Chiều dài chồng chéo (dài dọc) của mỗi phần không được ít hơn 15cm, và nó nên được cố định bằng móng hoặc kết nối hình U, với khoảng cách 1,0m. Chiều dài chồng chéo ngang phải từ 30 đến 90cm,và vị trí chồng chéo nên được cố định bằng móng hình U hoặc dây nylon.
Các chỉ số kỹ thuật chính của mạng thoát nước tổng hợp ba chiều bao gồm khối lượng diện tích đơn vị của vật liệu tổng hợp, khối lượng diện tích đơn vị của vải không dệt,Độ dày của vật liệu tổng hợp, độ dày của lõi, độ bền kéo theo chiều dọc của composite, độ bền kéo ngang của composite, độ bền kéo theo chiều dọc và ngang của lõi,độ bền vỏ giữa lõi và vải không dệt, và khả năng thấm nước của vật liệu tổng hợp.
Tóm lại, mạng lưới thoát nước tổng hợp ba chiều là một vật liệu thoát nước hiệu quả và bền với các ứng dụng rộng rãi trong các dự án bảo vệ môi trường và xây dựng đường bộ.
Thông số kỹ thuật sản phẩm và chỉ số kỹ thuật
| Lõi lưới thoát nước | Thông số kỹ thuật | ||||
| Trọng lượng đơn vị ((g/m2) | 750 | 1000 | 1300 | 1600 | 1800 |
| Độ dày ((OV=20pa, mm) | 5.0 | 6.0 | 7.0 | 7.6 | 8.0 |
| Khả năng dẫn thủy lực ((m/s) | K × 10-4 | K × 10-4 | K × 10-3 | K × 10-3 | K × 10-3 |
| Tỷ lệ kéo dài ((%) | < 50 | < 50 | < 50 | < 50 | < 50 |
| Sức mạnh kéo ((mạng lõi, KN/m) | 8 | 10 | 12 | 13 | 14 |
| Đồ dệt địa chất ((g/m2) | 200-200 | 200-200 | 200-200 | 200-200 | 200-200 |
(CJ/T 452?? 2014)
| Dự án | Chỉ số | |
| Mạng thoát nước địa kỹ thuật | Mạng thoát nước tổng hợp địa kỹ thuật | |
| Mật độ/(g/cm)³) | ≥ 0.939 | ️ |
| Hàm lượng Carbon Black (%) | 2~3 | ️ |
| Độ bền kéo theo chiều dài/(KN/m) | ≥ 8.0 | ≥160 |
| Tính dẫn thủy lực theo chiều dài (nhiệm vụ bình thường 500KPa, độ dốc thủy lực 0,1)/(m2)/s) | ≥ 3,0 × 10-3 | ≥ 3,0 × 10- 4 |
| Sức mạnh xẻ/ ((KN/m) | ️ | ≥ 0.17 |
| Khối lượng trên một đơn vị diện tích của Geotextile/(g/m2) | ️ | ≥ 200 |
