HDPE Đơn giản Geomembrane tùy chỉnh cho nhu cầu và yêu cầu cụ thể của bạn

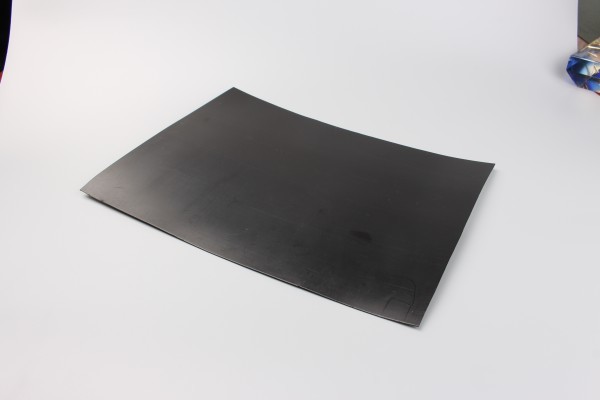

Bảng giới thiệu sản phẩm
Nhựa polyethylen mật độ cao là một vật liệu rào cản không thấm nước có khả năng chống nứt môi trường tuyệt vời, chống nhiệt độ thấp,chống lão hóa và chống ăn mòn.
Tính chất sản phẩm
HDPE Geomembrane được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau do sự ổn định hóa học và sức mạnh cơ học tuyệt vời của nó. Nó có thể chống ăn mòn của các hóa chất khác nhau, bao gồm axit, kiềm, muối,vvNgoài ra, nó có độ bền kéo và kéo dài tốt khi vỡ, làm cho nó phù hợp để sử dụng trong các điều kiện địa chất và khí hậu khắc nghiệt khác nhau.
Ứng dụng sản phẩm
Các ứng dụng chính của geomembrane HDPE bao gồm nhưng không giới hạn ở các khía cạnh sau:
Liner bãi rác: Ngăn chặn chất thải từ bãi rác gây ô nhiễm nước ngầm.
Không thấm nước của bãi rác rắn: Được sử dụng để xử lý không thấm của bãi rác rắn.
Thiết bị xử lý nước thải: Ngăn ngừa rò rỉ nước thải để bảo vệ môi trường.
Kiểm soát nước tại hồ nhân tạo: Đối với xử lý chống nước của hồ nhân tạo.
Xử lý dung dịch: Ngăn chặn nước thải thải ô nhiễm môi trường.
Kỹ thuật thủy lực: Ví dụ như đập, đập hộp, kênh, hồ chứa, vv.
Thông số kỹ thuật sản phẩm
* Độ dày ((mm): 0,30mm ~ 3,00mm
* Chiều rộng: 1m~9m
* Chiều dài cuộn: 30m ~ 100m (yêu cầu tùy chỉnh chấp nhận)
PS: yêu cầu tùy chỉnh chấp nhận cho tất cả trên.
Dòng Geomembrane
HDPE Geomembrane trơn cho bãi rác (GH-2S & GB/T 17643-2011)
| Thông số kỹ thuật | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | Nhận xét | |
| Điểm | |||||||||
| Độ dày (mm) | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | ||
| Mật độ (g/cm2,≥) | 0.939 | ||||||||
| Tính chất kéo | |||||||||
| Sức mạnh năng suất (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| Độ bền vỡ (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| Tỷ lệ kéo dài sản phẩm (%) | 12 | ||||||||
| Tỷ lệ kéo dài vỡ (%) | 700 | ||||||||
| Độ bền rách hình chữ nhật (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| Sức mạnh đâm (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| Khả năng chống nứt do căng thẳng môi trường (h) (Phương pháp kéo liên tục ở một điểm cắt) |
300 | ||||||||
| Carbon Black | |||||||||
| Hàm lượng Carbon Black (Phân loại) (%) | 2.0~3.0 | ||||||||
| Phân tán màu đen carbon | Chín trong số 10 khu vực quan sát nên là cấp 1 hoặc cấp 2, không quá 1 cấp 3 | ||||||||
| Thời gian gây oxy hóa (OIT) | |||||||||
| Tiêu chuẩn OIT (min) | 100 | ||||||||
| OIT áp suất cao (min) | 400 | ||||||||
| 85°C Sản xuất từ lò (tỷ lệ trung bình tối thiểu) | |||||||||
| 90 ngày sau khi nướng, mức giữ OIT tiêu chuẩn ((%) | 55 | ||||||||
| 90 ngày sau khi nướng, OIT giữ áp suất cao ((%) | 80 | ||||||||
| Khả năng chống tia cực tím | |||||||||
| Bức xạ tia cực tím sau 1600 giờ, lưu giữ OIT tiêu chuẩn ((%) | 50 | ||||||||
| Bức xạ tia cực tím sau 1600 giờ, giữ OIT áp suất cao ((%) | 50 | ||||||||
| -70°C Ảnh hưởng hiệu suất của độ mỏng ở nhiệt độ thấp | Thả đi | ||||||||
| Tỷ lệ thâm nhập hơi nước g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| Sự ổn định kích thước | ±2 | ||||||||
Thông số kỹ thuật và chỉ số sản phẩm (GH-1 & GB/T 17643-2011)
| Thông số kỹ thuật Điểm |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | Nhận xét | |
| Độ dày (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| Mật độ (g/cm2,≥) | 0.94 | ||||||||||
| Sức mạnh kéo (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| Sức mạnh gãy kéo (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| Tỷ lệ kéo dài năng suất (%, ≥,LD/TD) | - | - | - | 11 | |||||||
| Tỷ lệ kéo dài vỡ (%, ≥,LD/TD) | 600 | ||||||||||
| Trọng lượng rách hình chữ nhật (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| Sức mạnh đâm (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| Hàm lượng Carbon Black (%) | 2.0~3.0 | ||||||||||
| Phân tán màu đen carbon | Ít hơn 1 ngày của lớp 3 trong số 10 dữ liệu, lớp 4, lớp 5 không được phép | ||||||||||
