Đen và xanh HDPE Geomembrane mịn với sự ổn định hóa học và chống lão hóa
Bảng giới thiệu sản phẩm

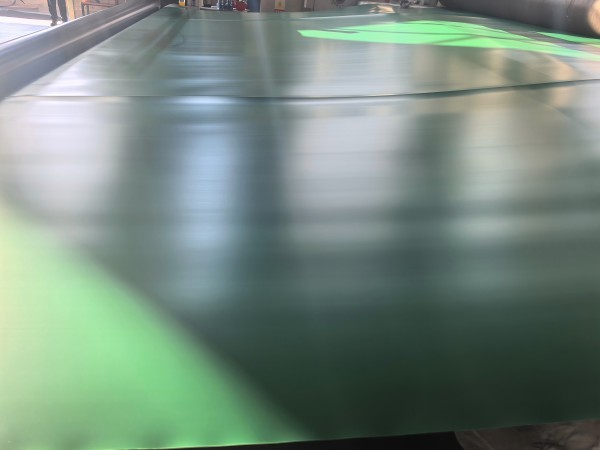

HDPE geomembrane hai màu đen và xanh lá cây là một loại vật liệu không thấm được làm từ polyethylene mật độ cao (HDPE) hoặc polyethylene mật độ thấp (LLDPE) làm nguyên liệu chính.Bằng cách thêm hai màu sắc khác nhau masterbatches, nó được sản xuất thông qua một quá trình đúc ép cùng ép hai lớp.do đó tên là geomembrane HDPE hai màu màu đen và xanh lá cây.
Sự ổn định hóa học: Geomembrane HDPE hai màu màu đen và xanh lá cây có độ ổn định hóa học tuyệt vời, có khả năng chống ăn mòn từ các môi trường hóa học axit và kiềm mạnh khác nhau,làm cho nó phù hợp với môi trường như xử lý nước thải và hồ phản ứng hóa học.
Khả năng chống lão hóa: Vật liệu này có khả năng chống lão hóa, bức xạ cực tím và phân hủy tuyệt vời, cho phép sử dụng lâu dài trong môi trường mở.
Kháng thuốc của cây rễ: Nó có khả năng chống đâm tuyệt vời, có khả năng chịu được hầu hết các sự xâm nhập gốc cây.
Sức mạnh cơ học cao: Geomembrane HDPE hai màu đen và xanh lá cây có độ bền cơ học tuyệt vời, với độ bền kéo phá vỡ 28 MPa và độ kéo dài cao khi phá vỡ lên đến 700%.
Hiệu quả chi phí: Mặc dù các công nghệ mới đã được áp dụng để tăng cường độ không thấm, quá trình sản xuất là khoa học và hiệu quả hơn,dẫn đến chi phí sản phẩm thấp hơn các vật liệu chống nước truyền thốngNói chung, các dự án xây dựng có thể tiết kiệm tới 50% chi phí.
Xây dựng dễ dàng: Geomembrane này rất linh hoạt, cho phép lựa chọn nhiều thông số kỹ thuật và hình dạng đặt theo nhu cầu kỹ thuật khác nhau.sức mạnh may cao và xây dựng nhanh chóng.
Không độc hại và thân thiện với môi trường: Tất cả các vật liệu được sử dụng đều không độc hại và thân thiện với môi trường.Nó phù hợp để sử dụng trong bảo vệ môi trường, nuôi trồng thủy sản, và hồ nước uống.
Thông số kỹ thuật sản phẩm
* Độ dày ((mm): 0,30mm ~ 3,00mm
* Chiều rộng: 1m~9m
* Chiều dài cuộn: 30m ~ 100m (yêu cầu tùy chỉnh chấp nhận)
PS: yêu cầu tùy chỉnh chấp nhận cho tất cả trên.
Dòng Geomembrane
HDPE Geomembrane trơn cho bãi rác (GH-2S & GB/T 17643-2011)
| Thông số kỹ thuật | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | Nhận xét | |
| Điểm | |||||||||
| Độ dày (mm) | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | ||
| Mật độ (g/cm2,≥) | 0.939 | ||||||||
| Tính chất kéo | |||||||||
| Sức mạnh năng suất (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| Độ bền vỡ (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| Tỷ lệ kéo dài sản phẩm (%) | 12 | ||||||||
| Tỷ lệ kéo dài vỡ (%) | 700 | ||||||||
| Độ bền rách hình chữ nhật (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| Sức mạnh đâm (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| Khả năng chống nứt do căng thẳng môi trường (h) (Phương pháp kéo liên tục ở một điểm cắt) |
300 | ||||||||
| Carbon Black | |||||||||
| Hàm lượng Carbon Black (Phân loại) (%) | 2.0~3.0 | ||||||||
| Phân tán màu đen carbon | Chín trong số 10 khu vực quan sát nên là cấp 1 hoặc cấp 2, không quá 1 cấp 3 | ||||||||
| Thời gian gây oxy hóa (OIT) | |||||||||
| Tiêu chuẩn OIT (min) | 100 | ||||||||
| OIT áp suất cao (min) | 400 | ||||||||
| 85°C Sản xuất từ lò (tỷ lệ trung bình tối thiểu) | |||||||||
| 90 ngày sau khi nướng, mức giữ OIT tiêu chuẩn ((%) | 55 | ||||||||
| 90 ngày sau khi nướng, OIT giữ áp suất cao ((%) | 80 | ||||||||
| Khả năng chống tia cực tím | |||||||||
| Bức xạ tia cực tím sau 1600 giờ, lưu giữ OIT tiêu chuẩn ((%) | 50 | ||||||||
| Bức xạ tia cực tím sau 1600 giờ, giữ OIT áp suất cao ((%) | 50 | ||||||||
| -70°C Ảnh hưởng hiệu suất của độ mỏng ở nhiệt độ thấp | Thả đi | ||||||||
| Tỷ lệ thâm nhập hơi nước g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| Sự ổn định kích thước | ±2 | ||||||||
Thông số kỹ thuật và chỉ số sản phẩm (GH-1 & GB/T 17643-2011)
| Thông số kỹ thuật Điểm |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | Nhận xét | |
| Độ dày (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| Mật độ (g/cm2,≥) | 0.94 | ||||||||||
| Sức mạnh kéo (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| Sức mạnh gãy kéo (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| Tỷ lệ kéo dài năng suất (%, ≥,LD/TD) | - | - | - | 11 | |||||||
| Tỷ lệ kéo dài vỡ (%, ≥,LD/TD) | 600 | ||||||||||
| Trọng lượng rách hình chữ nhật (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| Sức mạnh đâm (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| Hàm lượng Carbon Black (%) | 2.0~3.0 | ||||||||||
| Phân tán màu đen carbon | Ít hơn 1 ngày của lớp 3 trong số 10 dữ liệu, lớp 4, lớp 5 không được phép | ||||||||||
