Màng địa kỹ thuật HDPE màu đen và xanh lá cây, bền lâu, chống lão hóa và chống tia UV tuyệt vời
Giới thiệu sản phẩm

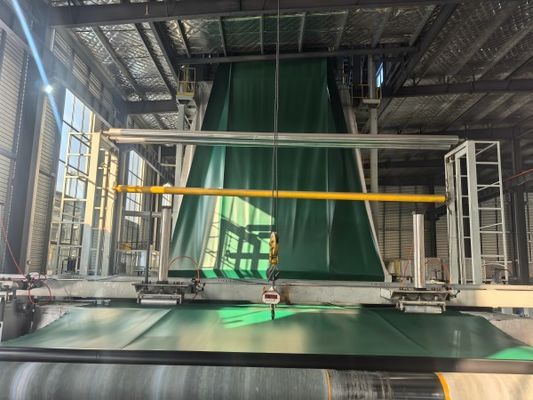

Màng địa kỹ thuật HDPE hai màu đen và xanh lá cây là loại màng địa kỹ thuật được làm từ nguyên liệu polyethylene mật độ cao (HDPE) hoặc polyethylene mật độ thấp tuyến tính (LLDPE) với hai loại hạt màu khác nhau được thêm vào, sau đó được đồng đùn và thổi thành màng địa kỹ thuật. Thông thường, một mặt của màng địa kỹ thuật này có màu đen và mặt còn lại có màu xanh lá cây, do đó có tên gọi là màng địa kỹ thuật HDPE hai màu đen và xanh lá cây.
Đặc tính sản phẩm
Màng địa kỹ thuật HDPE hai màu đen và xanh lá cây có độ ổn định hóa học tuyệt vời, có khả năng chống ăn mòn của hơn 80 loại hóa chất mạnh axit và kiềm. Nó phù hợp với các môi trường như xử lý nước thải, bể phản ứng hóa học và bãi chôn lấp chất thải.
Màng địa kỹ thuật này có khả năng chống lão hóa, chống bức xạ tia cực tím và chống phân hủy tuyệt vời, cho phép sử dụng lâu dài trong môi trường ngoài trời. Tuổi thọ của vật liệu có thể đạt 50-70 năm, cung cấp sự đảm bảo vật liệu đáng tin cậy cho khả năng chống thấm môi trường.
Màng địa kỹ thuật HDPE hai màu đen và xanh lá cây có khả năng chống đâm thủng tuyệt vời, có thể chống lại sự xâm nhập của hầu hết các hệ thống rễ cây.
Nó có độ bền cơ học tốt, với cường độ kéo đứt là 28 MPa và độ giãn dài khi đứt cao tới 700%, có khả năng chịu được ứng suất vật lý đáng kể.
Mặc dù các công nghệ mới đã được áp dụng để cải thiện hiệu quả chống thấm, quy trình sản xuất của nó khoa học và nhanh hơn, dẫn đến chi phí sản phẩm thực tế thấp hơn vật liệu chống thấm truyền thống. Nói chung, việc sử dụng màng chống thấm HDPE trong kỹ thuật có thể tiết kiệm khoảng 50% chi phí.
Màng địa kỹ thuật này có độ linh hoạt cao, với nhiều thông số kỹ thuật và hình thức lắp đặt để đáp ứng yêu cầu chống thấm của các dự án khác nhau. Nó áp dụng công nghệ hàn nóng chảy, cung cấp độ bền mối nối cao, thi công thuận tiện và nhanh chóng.
Màng địa kỹ thuật HDPE hai màu đen và xanh lá cây được làm từ vật liệu không độc hại và thân thiện với môi trường. Nguyên lý chống thấm của nó dựa trên những thay đổi vật lý thông thường và không tạo ra bất kỳ chất độc hại nào. Nó là một lựa chọn lý tưởng cho bảo vệ môi trường, nuôi trồng thủy sản và bể chứa nước uống.
Ứng dụng sản phẩm
Màng địa kỹ thuật HDPE hai màu đen và xanh lá cây chủ yếu được sử dụng để phủ bề mặt bãi chôn lấp ở giai đoạn giữa, phủ sườn dốc và phủ các khu xử lý chất thải. Trong quá trình lắp đặt, mặt xanh lá cây hướng lên trên và mặt đen hướng xuống dưới. Mặt xanh lá cây được yêu cầu có đặc tính chống lão hóa, chống oxy hóa và chất ổn định ánh sáng để đảm bảo sản phẩm có thể được sử dụng trong hơn năm năm dưới điều kiện ánh nắng trực tiếp. Mặt đen chủ yếu đóng vai trò ngăn nước mưa thấm vào bãi chôn lấp, do đó tăng tuổi thọ và giảm chi phí xử lý nước rỉ rác.
Thông số kỹ thuật sản phẩm
* Độ dày (mm): 0.30mm~3.00mm
* Chiều rộng: 1m~9m
* Chiều dài cuộn: 30m~100m (chấp nhận yêu cầu tùy chỉnh)
PS: Chấp nhận yêu cầu tùy chỉnh cho tất cả các mục trên.
(Theo Tiêu chuẩn Quốc gia mới nhất: GH-2S & GB/T 17643-2025)
|
Thông số kỹ thuật |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
Ghi chú |
|
Mục |
||||||||
|
Độ dày (mm) |
0.75mm |
1.00mm |
1.25mm |
1.50mm |
2.00mm |
2.50mm |
3.00mm |
|
|
Tỷ trọng (g/c㎡,≥) |
0.940 |
|
||||||
|
Đặc tính kéo |
||||||||
|
Giới hạn chảy (N/mm,LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
|
Cường độ kéo đứt (N/mm,LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
|
Tỷ lệ giãn dài khi chảy (%) |
10-16 |
|
||||||
|
Tỷ lệ giãn dài khi đứt (%) |
≥700 |
|
||||||
|
Độ bền xé hình chữ nhật (N) |
93 |
125 |
160 |
190 |
250 |
315 |
375 |
|
|
Độ bền đâm thủng (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
|
Khả năng chống nứt do ứng suất môi trường (h) |
≥500 |
|
||||||
|
Carbon đen |
||||||||
|
Hàm lượng Carbon đen (Phạm vi) (%) |
2.0~2.8 |
|
||||||
|
Phân tán Carbon đen |
Chín trong 10 khu vực quan sát phải đạt cấp 1 hoặc cấp 3, không có cấp 4, cấp 5 |
|
||||||
|
Thời gian oxy hóa cảm ứng (OIT) |
||||||||
|
OIT tiêu chuẩn (phút) |
≥100 |
|
||||||
|
OIT áp suất cao (phút) |
≥400 |
|
||||||
|
Lão hóa trong lò 85℃ (Trung bình tối thiểu) |
||||||||
|
90 ngày sau khi nướng, tỷ lệ giữ lại OIT tiêu chuẩn (%) |
≥55 |
|
||||||
|
90 ngày sau khi nướng, tỷ lệ giữ lại OIT áp suất cao (%) |
≥80 |
|
||||||
|
Độ bền chống tia UV |
||||||||
|
Sau 1600 giờ chiếu xạ tia cực tím, tỷ lệ giữ lại OIT tiêu chuẩn (%) |
≥50 |
|
||||||
|
Hiệu suất chống giòn ở nhiệt độ thấp -70℃ |
Đạt |
|
||||||
|
Hệ số thấm hơi nước g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
||||||
|
Độ ổn định kích thước |
±2.0 |
|
||||||
Thông số kỹ thuật và chỉ số kỹ thuật sản phẩm
(Theo Tiêu chuẩn Quốc gia mới nhất: GH-1 & GB/T 17643-2025)
|
Thông số kỹ thuật |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
Ghi chú |
|
Độ dày (mm) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
|
Tỷ trọng (g/c㎡,≥) |
≥0.94 |
|||||||||
|
Giới hạn chảy kéo (N/mm, ≥,LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
|
Cường độ kéo đứt (N/mm, ≥,LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
Tỷ lệ giãn dài khi chảy (%,≥,LD/TD) |
- |
- |
- |
1-16 |
|
|||||
|
Tỷ lệ giãn dài khi đứt (%,≥,LD/TD) |
≥600 |
|
||||||||
|
Lực xé hình chữ nhật (N,≥,LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
|
Độ bền đâm thủng (N,≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
|
Hàm lượng Carbon đen (%) |
2.0~2.8 |
|
||||||||
|
Phân tán Carbon đen |
Ít hơn 1 dữ liệu Cấp 3 trên 10 dữ liệu, không cho phép cấp 4, cấp 5 |
|
||||||||
