HDPE Geomembrane hai màu đen và xanh lá cây Giải pháp vượt trội cho hiệu suất không thấm trong môi trường hóa học
Bảng giới thiệu sản phẩm

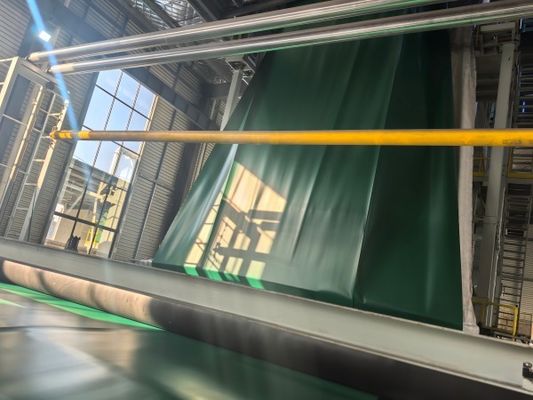

HDPE geomembrane hai màu đen và xanh lá cây là một loại vật liệu địa tổng hợp không thấm mới. Nó kết hợp các lợi thế của polyethylene mật độ cao (HDPE) và polyethylene mật độ thấp (LLDPE),được sản xuất thông qua một quá trình đúc ép cùng ép hai lớp. Geomembrane này có một mặt màu đen và một mặt màu xanh lá cây, do đó tên của nó là geomembrane HDPE hai màu đen và xanh lá cây.
Geomembrane HDPE hai màu đen và xanh lá cây được làm bằng nguyên liệu chính HDPE hoặc LLDPE polyethylene, với việc thêm hai loại masterbatch màu khác nhau.Mẫu màu phổ biến nhất là màu đen và màu xanh lá câyDo các yêu cầu cao hơn đối với nguyên liệu thô màu xanh lá cây,Việc sản xuất màng địa lý này phải sử dụng vật liệu mới hoặc vật liệu trắng hạng nhất để đảm bảo chất lượng sản phẩm.
Geomembrane HDPE hai màu đen và xanh lá cây có tính chất cơ học kéo bền cao và khả năng đàn hồi và biến dạng tuyệt vời,làm cho nó rất phù hợp để sử dụng trên bề mặt cơ sở mở rộng hoặc co lạiTỷ lệ thấm hơi nước của nó cực kỳ thấp (K≤1.0 × 10^-13 g·cm/cm2·s·pa),có thể khắc phục hiệu quả sự lắng đọng không đồng đều của bề mặt cơ sở và cung cấp hiệu suất không thấm cao hơn.
Geomembrane này có sự ổn định hóa học tuyệt vời và có thể chống ăn mòn từ hơn 80 loại môi trường hóa học axit và kiềm mạnh.Điều này làm cho nó hoạt động tuyệt vời trong môi trường như xử lý nước thải, hồ phản ứng hóa học, và bãi rác.
Màn hình HDPE hai màu đen và xanh lá cây có khả năng chống lão hóa, chống tia cực tím và chống phân hủy tuyệt vời, cho phép nó được sử dụng ngoài trời trong hơn năm năm.,Sự hiện diện của mặt màu xanh lá cây làm giảm khả năng hấp thụ nhiệt của geomembrane, do đó kéo dài tuổi thọ của nó.
Quá trình xây dựng đơn giản và nhanh chóng. Bạn chỉ cần đào hồ bơi và thực hiện điều trị làm bằng tương ứng, mà không đổ một lớp đệm bê tông.Không có thời gian khắc nghiệt cần thiết cho bê tông cấu trúc, điều này làm tăng tốc độ xây dựng rất nhiều.
Geomembrane HDPE hai màu đen và xanh lá cây được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau do hiệu suất tuyệt vời của nó.
Xổ rác: Được sử dụng cho lớp phủ bề mặt giữa, lớp phủ bảo vệ độ dốc, và lớp phủ bãi rác, v.v.
Kỹ thuật thủy lực: Điều này bao gồm việc tăng cường tổng thể và địa phương chống nước cho các cấu trúc thủy lực như khu vực hồ chứa, các cơ thể đập, đập, kênh, hồ nhân tạo và bể lưu trữ nước.
Bảo vệ môi trường: Thích hợp cho xử lý nước thải, hồ phản ứng hóa học và các dự án bảo vệ môi trường khác đòi hỏi xử lý không thấm.
Thông số kỹ thuật sản phẩm
* Độ dày ((mm): 0,30mm ~ 3,00mm
* Chiều rộng: 1m~9m
* Chiều dài cuộn: 30m ~ 100m (yêu cầu tùy chỉnh chấp nhận)
PS: yêu cầu tùy chỉnh chấp nhận cho tất cả trên.
Dòng Geomembrane
HDPE Geomembrane trơn cho bãi rác (GH-2S & GB/T 17643-2011)
| Thông số kỹ thuật | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | Nhận xét | |
| Điểm | |||||||||
| Độ dày (mm) | 0.75mm | 1.00mm | 1.25mm | 1.50mm | 2.00mm | 2.50mm | 3.00mm | ||
| Mật độ (g/cm2,≥) | 0.939 | ||||||||
| Tính chất kéo | |||||||||
| Sức mạnh năng suất (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| Độ bền vỡ (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| Tỷ lệ kéo dài sản phẩm (%) | 12 | ||||||||
| Tỷ lệ kéo dài vỡ (%) | 700 | ||||||||
| Độ bền rách hình chữ nhật (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| Sức mạnh đâm (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| Khả năng chống nứt do căng thẳng môi trường (h) (Phương pháp kéo liên tục ở một điểm cắt) |
300 | ||||||||
| Carbon Black | |||||||||
| Hàm lượng Carbon Black (Phân loại) (%) | 2.0~3.0 | ||||||||
| Phân tán màu đen carbon | Chín trong số 10 khu vực quan sát nên là cấp 1 hoặc cấp 2, không quá 1 cấp 3 | ||||||||
| Thời gian gây oxy hóa (OIT) | |||||||||
| Tiêu chuẩn OIT (min) | 100 | ||||||||
| OIT áp suất cao (min) | 400 | ||||||||
| 85°C Sản xuất từ lò (tỷ lệ trung bình tối thiểu) | |||||||||
| 90 ngày sau khi nướng, mức giữ OIT tiêu chuẩn ((%) | 55 | ||||||||
| 90 ngày sau khi nướng, OIT giữ áp suất cao ((%) | 80 | ||||||||
| Khả năng chống tia cực tím | |||||||||
| Bức xạ tia cực tím sau 1600 giờ, lưu giữ OIT tiêu chuẩn ((%) | 50 | ||||||||
| Bức xạ tia cực tím sau 1600 giờ, giữ OIT áp suất cao ((%) | 50 | ||||||||
| -70°C Ảnh hưởng hiệu suất của độ mỏng ở nhiệt độ thấp | Thả đi | ||||||||
| Tỷ lệ thâm nhập hơi nước g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| Sự ổn định kích thước | ±2 | ||||||||
Thông số kỹ thuật và chỉ số sản phẩm (GH-1 & GB/T 17643-2011)
| Thông số kỹ thuật Điểm |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | Nhận xét | |
| Độ dày (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| Mật độ (g/cm2,≥) | 0.94 | ||||||||||
| Sức mạnh kéo (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| Sức mạnh gãy kéo (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| Tỷ lệ kéo dài năng suất (%, ≥,LD/TD) | - | - | - | 11 | |||||||
| Tỷ lệ kéo dài vỡ (%, ≥,LD/TD) | 600 | ||||||||||
| Trọng lượng rách hình chữ nhật (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| Sức mạnh đâm (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| Hàm lượng Carbon Black (%) | 2.0~3.0 | ||||||||||
| Phân tán màu đen carbon | Ít hơn 1 ngày của lớp 3 trong số 10 dữ liệu, lớp 4, lớp 5 không được phép | ||||||||||
